带式浓缩压滤一体机基本功能和特殊功能要求

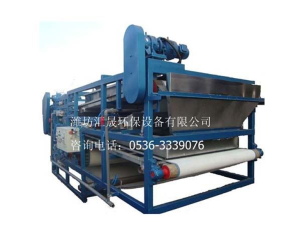

      带式浓缩压滤一体机

      带式浓缩压滤一体机是连续运转的固液分离设备，污泥经絮凝后进行预重力浓缩脱水，二次重力脱水、预压脱水和高压脱水后，泥饼随滤布运行到卸料辊时落下，其每个部分功能如下：

      1、带式浓缩压滤一体机高压脱水区

      在高压区两滤带间的污泥由于滤带张紧力和剪切力的作用下进一步脱去污泥颗粒间的水分。剪切力源于两滤带绕过每个辊筒的半径差，在剪切力的作用下污泥将絮体挤压磋切，使污泥进一步脱水，剪切力从一个辊筒运行到下一个辊筒时改变着方向，使泥饼尽量脱水。在高压脱水区设置了三对剪切脱水辊筒，上下带与三对辊筒接触角度均大于180°，当泥饼到达剪切区终端时，几经翻转剪切能排出泥饼中的游离水和大部分污泥颗粒间的水份，从而保障了泥饼的含水率＜80%。保障两个主传动辊筒同步运行是使上下滤带产生很大剪切力的关键，所以在设计上保障了上下滤带由一个传动机构传动，并保障了其旋转方向相反。

      2.滤带张紧和调偏

      ⑴张紧机构可以实现不同工艺条件而改变滤带的张紧力（0.5-0.7Mpa可调）

      张紧装置有大于滤带总长2.5%长度的调张量（保障在滤带经伸长时张紧使用），上下滤带均设有同步机构，保障同一滤带两侧的同步运动，从而保障滤带调偏机构的稳定性。

      ⑵调偏机构：采用接近开关、电控阀、调偏气缸、纠偏辊等组成，保障动作灵活、稳定。当滤带偏移中心线10mm时矫正装置能自动工作，将带调整到正确位置，为防止调偏失效在上下滤带两侧设有无触点限位开关（当滤带在运行中偏离中心线30mm时接近限位开关，电机停止转动）。为增加调偏效果，上下滤带张力采用不同气动回路控制。

      3、带式浓缩压滤一体机冲洗装置

      带式浓缩压滤一体机滤带冲洗装置有效地将滤带冲洗干净后进入下一个脱水循环。冲洗管为无缝钢管，外装铜合金喷嘴喷出的水幕为重叠的扇形，能有效地将整个滤带上的污物冲洗干净，冲洗水管道上可另设有管道过滤器，能清除冲洗水中的污物。这样可以采用一些回用水来清洗滤带而降低运行费用。

      4、带式浓缩压滤一体机刮泥装置

      刮板装有弹性元件和微调结构保障刮板能均匀接触滤带而不挤压滤带。当滤带夹经过刮板又可以弹起的作用，刮板材料为尼龙1010。
