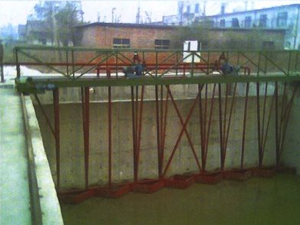

桁车式刮泥机

    污水处理厂和自来水厂采用桁车式刮泥机进行水平沉淀，将池底沉淀的污泥刮到泵的吸口。本工程平流沉淀池排泥主要采用桁架式泵吸。根据用户的要求，有三种抽吸方式：虹吸式、泵式和泵虹吸式。虹吸式采用潜水泵分配水或真空泵形成虹吸。污泥由沉淀池与排泥池的液位差排出。泵型采用泵直接抽取污泥。行走刮泥时，污泥从池中排出，可清理池底污泥清洗的苦涩。本机采用桁架结构，大大减少了传统结构的重量。本机采用热镀锌防腐工艺进行加工处理，可在5年内不锈钢的腐蚀。与水接触的部件采用304不锈钢，使用寿命大大增加。维修量小，配套动力运行成本低，泵选型合理，运行稳定。新型传动机构躲避了两端的误差。行走轮为钢轮，保护使用寿命。

一、结构与原理

    游吸机由以下部件组成：1工作桥、2驱动行走装置、3吸入系统、4撇油装置（选择器）、5电气控制柜、6虹吸发生器（虹吸式）等。在斜管沉淀池中使用时，需要安装底部吸入悬挂器和吸入悬挂器。

该设备由横穿平流沉淀池的四点行走梁支撑，双向驱动。油箱的两侧都有轨道。它从油箱的一端流到油箱的另一端。它在行走时吸泥，选择行程控制，返回行走，返回时吸泥，完成一个工作轮回。

二、安装

（1）注意事项

    为了方便桁车式刮泥机的正常工作，需要在矩形的两个平行边上安装四个行走轮。轨道钢需要在矩形的两侧和同一水平面上。

（2）安装步骤

    1.平流池两侧顶部预留轨钢预埋铁，每根1米，并在每根预埋铁两端制作螺栓和压板，使钢轨压紧稳固。

    2.将桁车式刮泥机悬挂在平流池上，在轨道上放置四个行走轮，根据基准线进行调平，并检查安装尺寸。

    3.安装滑动电缆和电器。悬索通过环被送入钢丝绳。钢丝绳拉紧并固定在两端的支柱上。连接主电缆，调试运行情况，安装行程开关和触摸块，根据返回车位安装防坠挡板。

    4.试车，空车运行至少8小时后安装完毕，检查是否有脱轨现象，一旦发现，及时停车，阻止设备掉入水池。

    5.安装桁车式刮泥机。将其安装到工作桥上。

    6.吸入管和排水管的安装。吸入泵入口的管道和吸入口自上而下安装。吸嘴与池底的距离为10-20 mm。几台吸泵组装成排泥管，排入平流池外的排泥沟。

    7.当进气测试泵运行时没有问题，它会向水箱注水。水位高于吸入泵压头30 mm。在进水口一侧打开泵，观察污泥出口出水情况。
