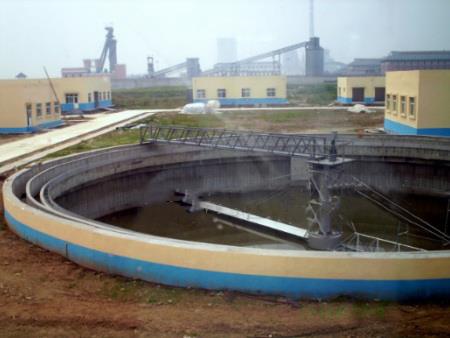

中心传动单管吸泥机的概况
1 、中心传动单管吸泥机的结构
该设备由钢梁、桥架、中心传动机构、中心立柱、中心转笼、桁架(刮臂)、集泥筒、吸泥管、撇渣、排渣、堰板、挡渣板、挡水裙板、供电系统等机构组成。为了安装检修方便,各部件联接均采用螺丝连接。
2 、中心传动单管吸泥机工作原理
活性污泥混合液在二沉池的入口进入变断面周边进水槽,经槽底配水孔在整个周边均匀流入池内。二沉池的泥沙通过吸入管、收集管和排放管排出池外;浮渣刮除器将浮渣刮入卸料斗,从卸料斗中排出;浮渣山撇除器将进水口的浮渣井刮除。
(1)该设备传动装置,以中心立柱为轴中心。由电机、减速机、传动齿轮、回转齿轮带动吸泥机构沿池底转动。
(2)中心传动单管吸泥机吸排泥装置利用负压原理,由单管上的吸泥孔以静水压为动力,将污泥刮集吸至集泥筒内。由泥筒内排泥槽、排泥管将泥排出池外,形成负压。
